Proyecto en Tiana
En Ortek Solar hemos llevado a cabo una instalación solar fotovoltaica de autoconsumo en Tiana (Barcelona).
El sistema se ha diseñado para reducir el consumo eléctrico de la red utilizando un sistema de almacenamiento con línea de emergencia para disponer de electricidad en caso de fallo en la red eléctrica.
Detalles técnicos del proyecto:
Potencia instalada: 9,5 kWp

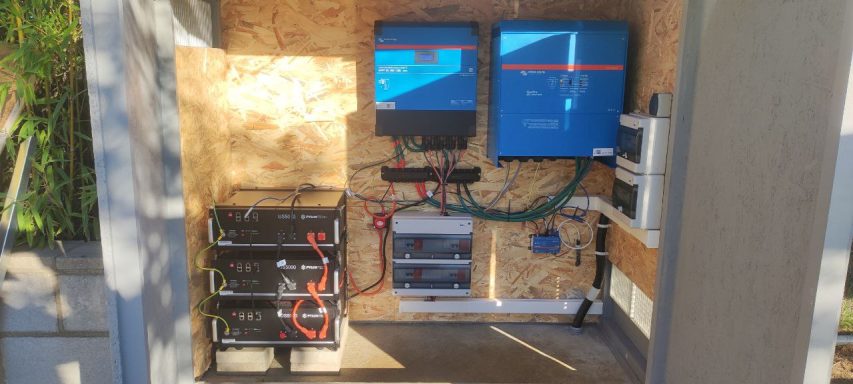

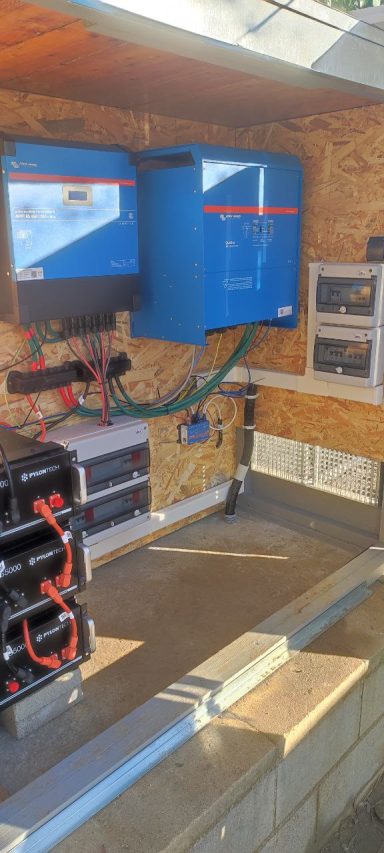

Inversor: Victron Energy - Quattro 15kVA
Controlador de carga: Mppt 450/200
Batería: x3 Pylontech US5000
Módulos: 19 unidades Tensite 500W
Configuración: 3 strings (7,6,6)
Orientaciones: Sud Oeste

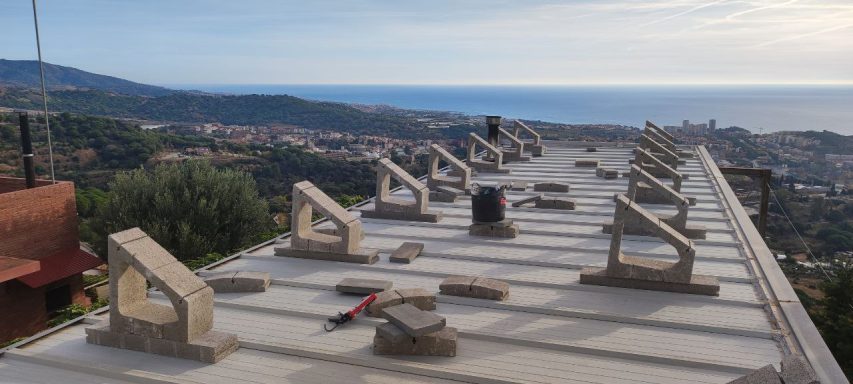

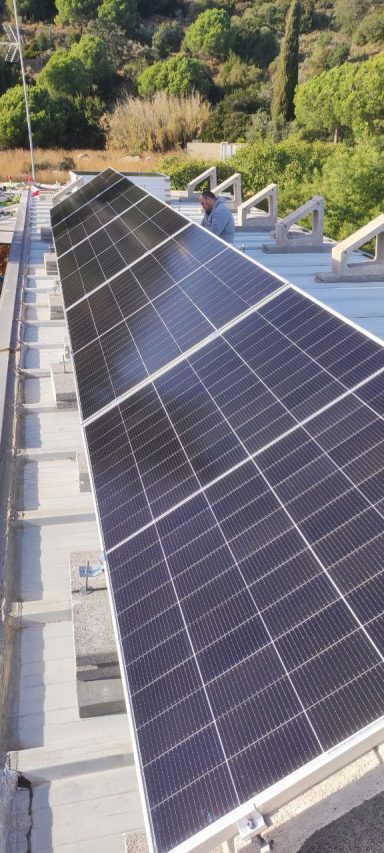

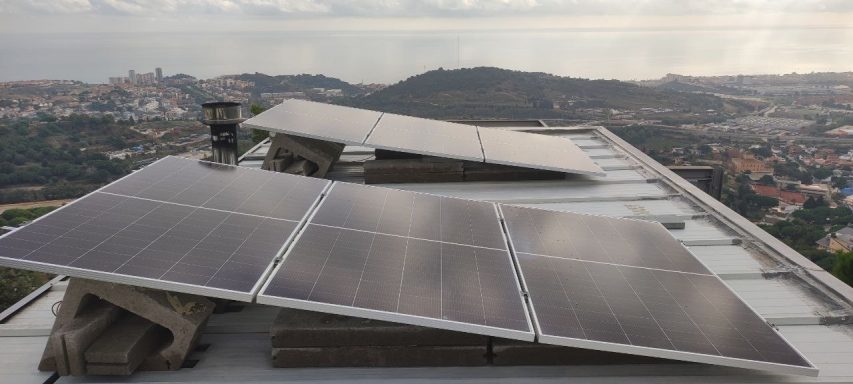

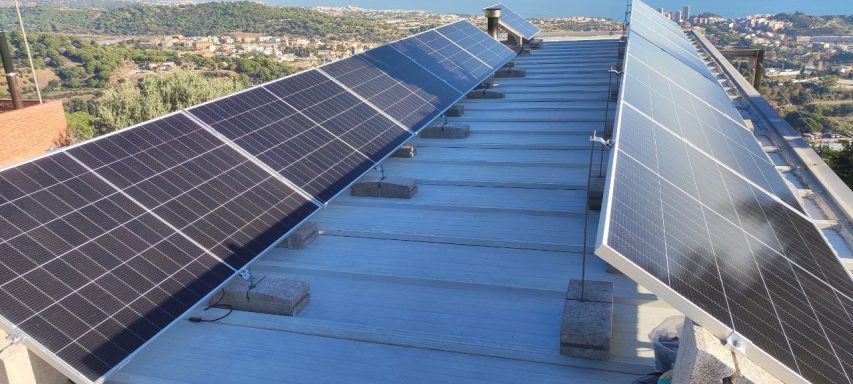

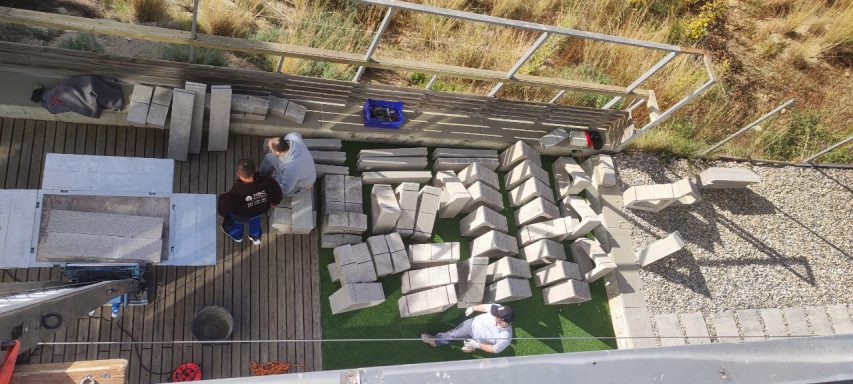

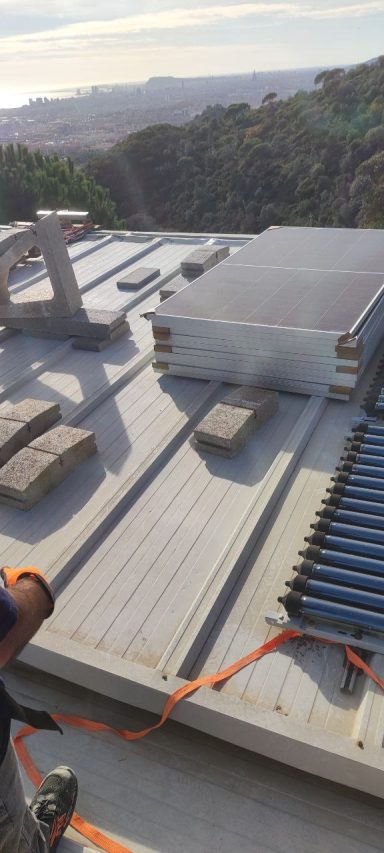

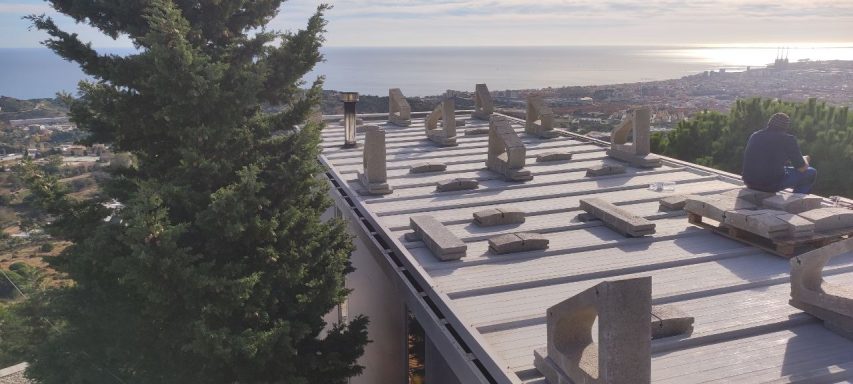

Estructura: Sistema Solarblock, con lastres, antipandeos y antideflectores

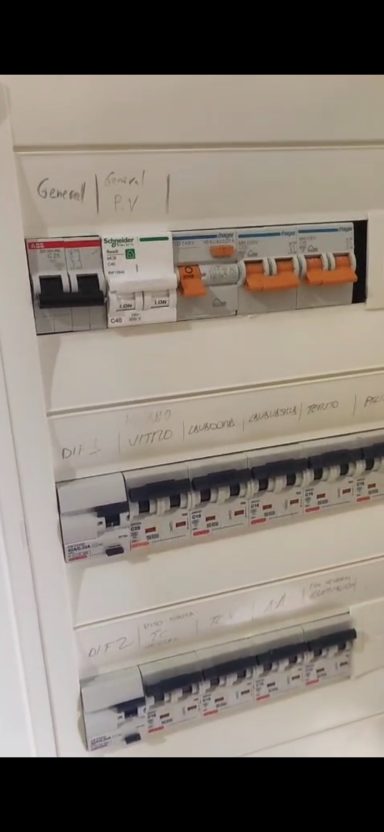

Protección y control: Sistema TT con vatímetro bidireccional
Resultado:
Una instalación limpia, eficiente y totalmente integrada en la vivienda, diseñada conforme al Reglamento Electrotécnico de Baja Tensión (ITC-BT-40 y BT-52), cumpliendo con todos los requisitos de E-Distribución y la Generalitat de Catalunya para su legalización.
Proyecto en El Vendrell
En Ortek Solar hemos llevado a cabo una instalación solar fotovoltaica de autoconsumo en El Vendrell (Tarragona).
El sistema se ha diseñado para reducir el consumo eléctrico de la red utilizando un sistema de almacenamiento que evite los consumos eléctricos durante la noche. Además, gracias a la sombra generada por los paneles sobre la cubierta, se ha conseguido disminuir el efecto térmico directo del sol sobre el tejado, reduciendo la temperatura interior de la vivienda durante los meses más calurosos..
Detalles técnicos del proyecto:
Potencia instalada: 7,95 kWp

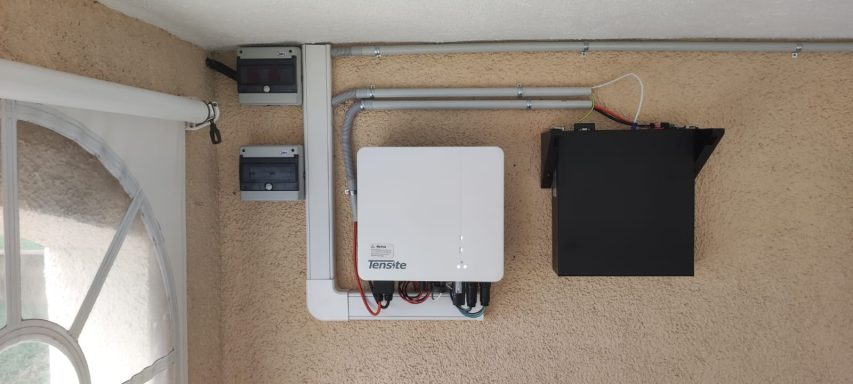

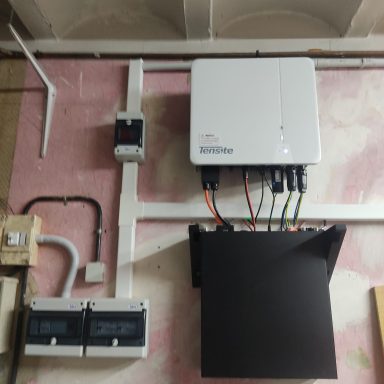

Inversor: Tensite AH6 monofásico
Batería: Tensite TL5000

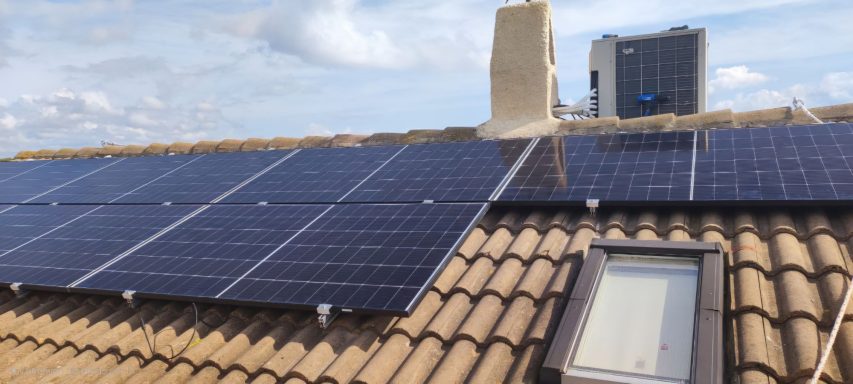

Módulos: 15 unidades JaSolar de 530 Wp cada uno
Configuración: 2 strings (8 y 7 módulos) conectados a los dos MPPT del inversor

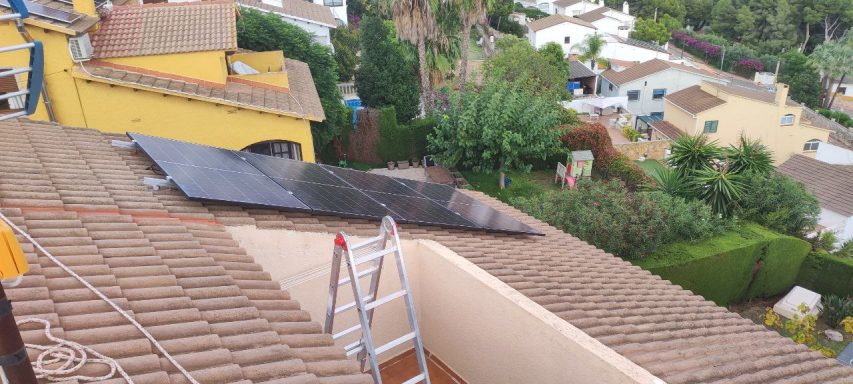

Orientaciones: Este y Oeste (20° de inclinación)

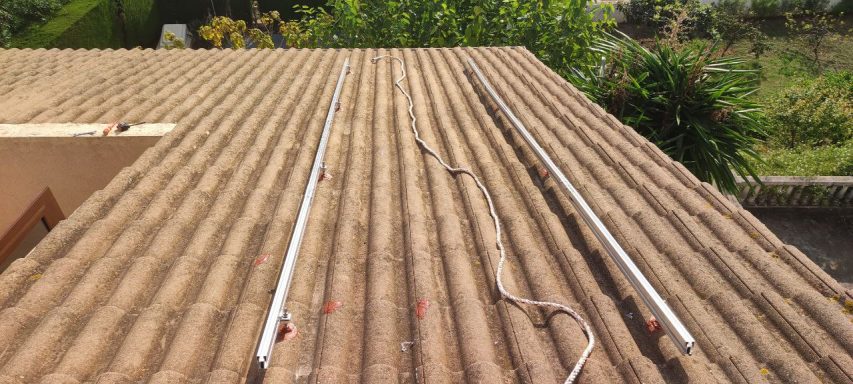

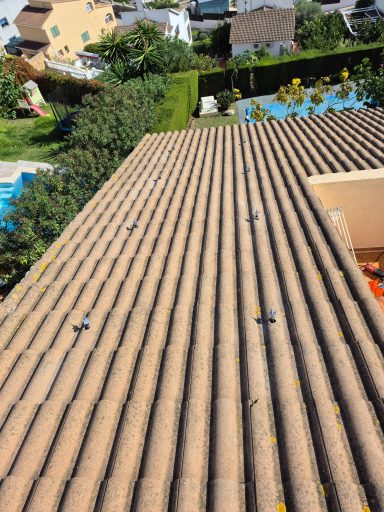

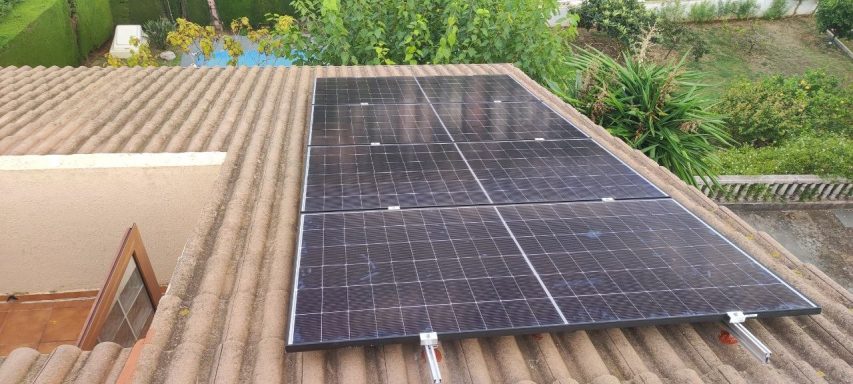

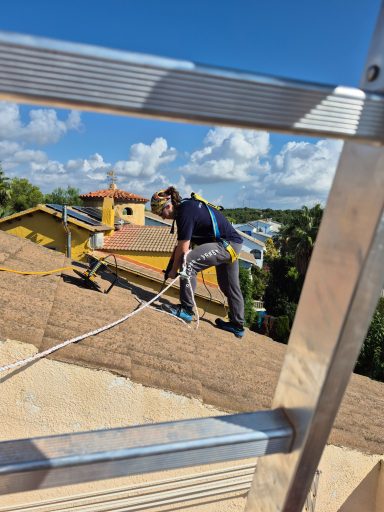

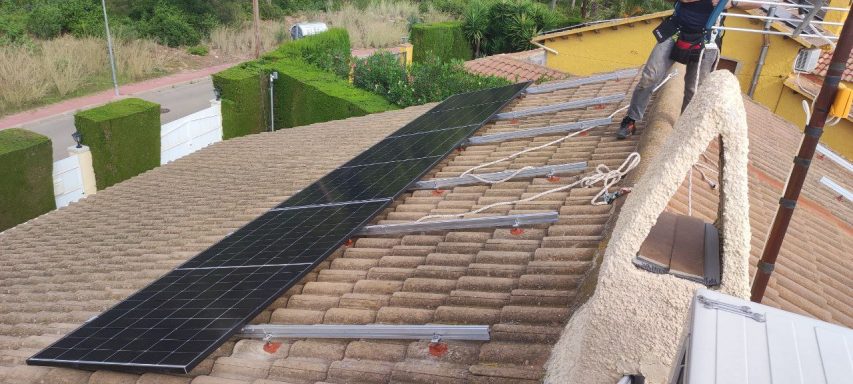

Estructura: Coplanar en cubierta inclinada

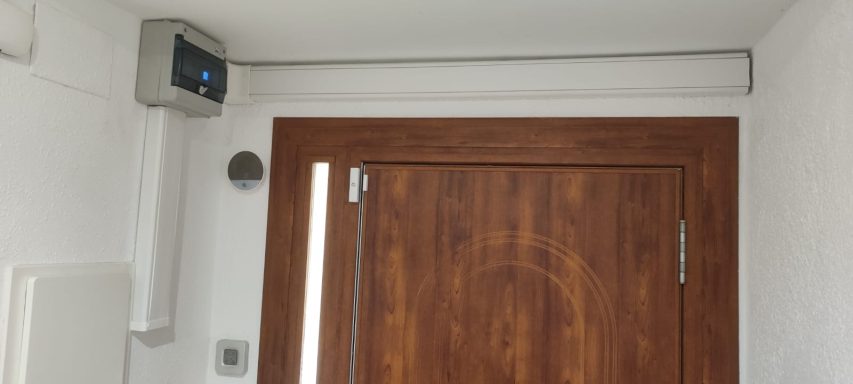

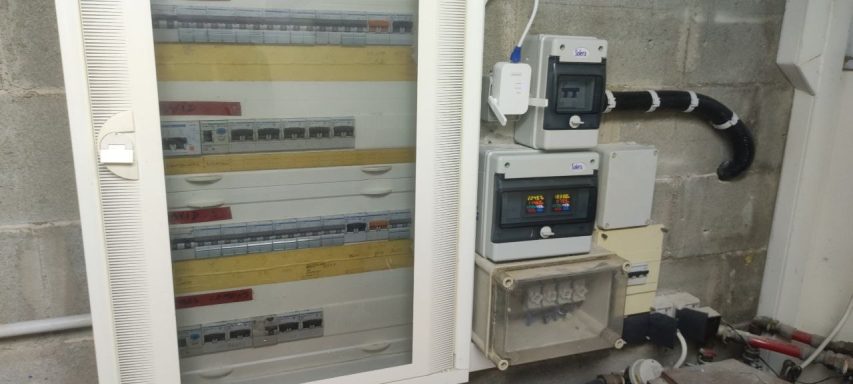

Protección y control: Sistema TT con vatímetro bidireccional para gestión sin excedentes
Resultado:
Una instalación limpia, eficiente y totalmente integrada en la vivienda, diseñada conforme al Reglamento Electrotécnico de Baja Tensión (ITC-BT-40 y BT-52), cumpliendo con todos los requisitos de E-Distribución y la Generalitat de Catalunya para su legalización.
Proyecto en Cornellà de Llobregat
En Ortek Solar hemos llevado a cabo una instalación solar fotovoltaica de autoconsumo en Cornellà de Llobregat
El sistema se ha diseñado para reducir el consumo eléctrico de la red utilizando además un sistema de almacenamiento que reduzca los consumos eléctricos y proporcione energía elléctrica en caso de caída o fallo en la red eléctrica.

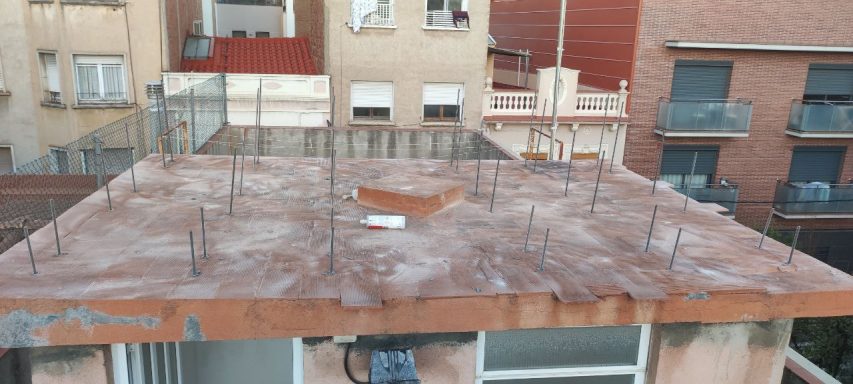

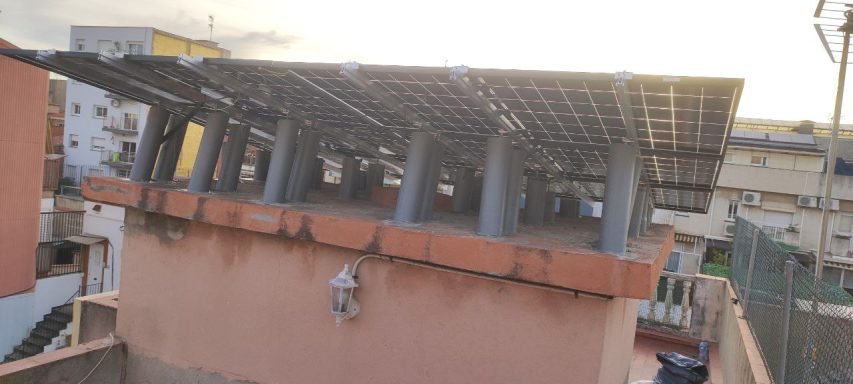

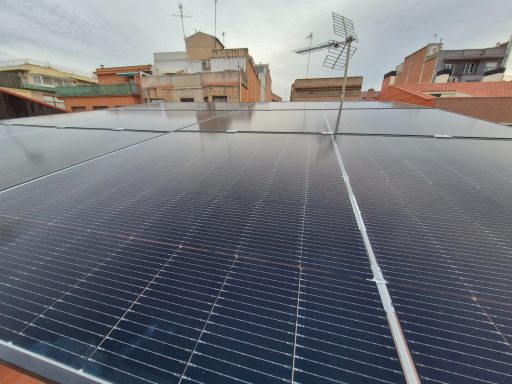

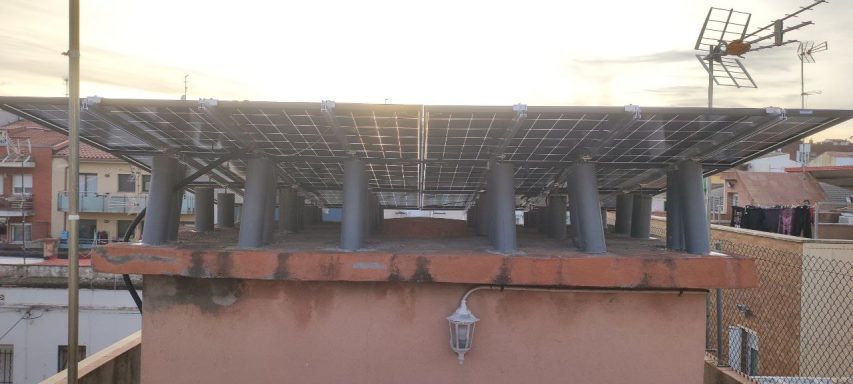

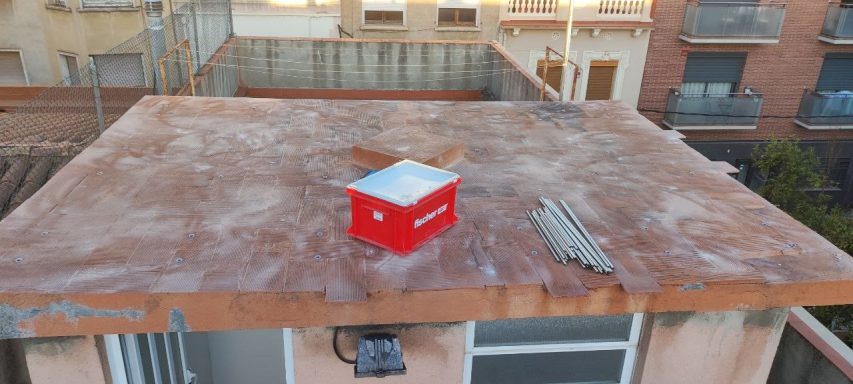

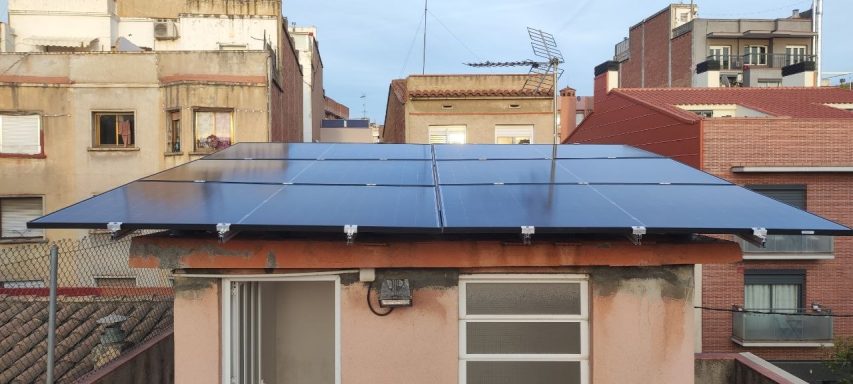

Para esta instalación hemos utilizado el techo plano de la zona de acceso al terrado para evitar ocupar el espacio útil del terrado y teniendo en cuenta la cantidad de sombras que se producían en el mismo. Hemos realizado una instalación de paneles a 10º , con varilla roscada antioxidante encofrada con hormigón. Ademas, gracias a lla colocación de los paneles sobre el techo del acceso, se ha reducido el efecto térmico directo del sol sobre el mismo.
Detalles técnicos del proyecto:
Potencia instalada: 3 kWp

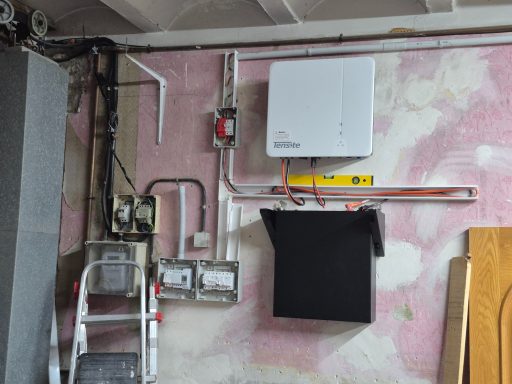

Inversor: Tensite AH3 monofásico
Batería: Tensite TL5000
Módulos: 6 unidades Tensite bifaciales de 500 Wp cada uno
Configuración: 1 string de 6 paneles
Orientacion: 56º SudOeste
Estructura: En cubierta plana, varilla roscada antioxidante con encofrado de hormigón.
Protección y control: Sistema TT con vatímetro bidireccional para gestión sin excedentes
Resultado:
Una instalación limpia, eficiente y totalmente integrada en la vivienda, diseñada conforme al Reglamento Electrotécnico de Baja Tensión (ITC-BT-40 y BT-52), cumpliendo con todos los requisitos de E-Distribución y la Generalitat de Catalunya para su legalización.
